分散机广义上是搅拌机的一种。由于采用高速搅拌器(如圆盘锯齿型搅拌器)可以在局部形成很强的紊流,通常对物料有很强的分散乳化效果。所以对这类高速搅拌机又称为分散机。分散机主要分为升降式分散机和釜用分散机,升降式分散机按升降方式又可以分为:液压升降分散机,气动升降分散机,手摇升降分散机等。

一、分散机组成及用途
分散机主要由动力传动装置、液压提升装置、控制系统等组成。动力传动装置主要由电动机、传动链、搅拌螺旋等组成。液压提升装置又由液压油路、换向阀、液压管道、活塞等组成。分散机用途主要是针对不同粘度浆状的液体原料进行粉碎、分散、乳化、混合,通过分散盘上下剧齿的高速运转,对物料进行高速的强烈的剪切、撞击、粉碎、分散,达到迅速混合、溶解、分散、细化的功能,广泛应用在涂料、油墨、颜料、胶粘剂等化工产品。

二、8000B变频器在分散机的应用
1.系统要求:
1)根据现场以及该行业的试用要求,要求变频器安装在室内,以起到在室内防爆、防燃,所以需要使用端子控制启停。
2)外接转速表,通过AM~ACM接0~10V,0~1500r/min转速表
3)如果机器设备停机,物料就会在一定时间内稳定下来,甚至凝固,所以需要稳定运行,不出现偷停、卡机现象。

4)刚启动时,主轴较低速度下,启动瞬间电流较大,要求力矩较大。


2.现场控制接线图

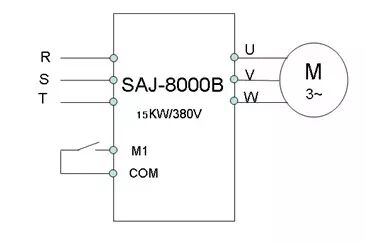

1)外部接线图

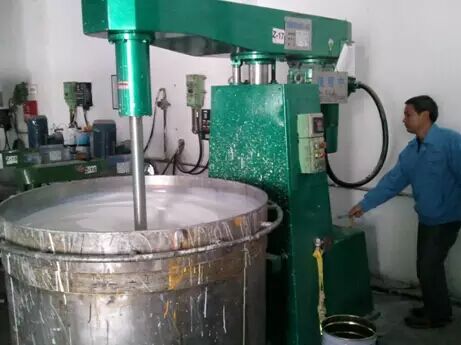

三、应用效果
主轴电机变频功率:15kw/380v(额定电流32A)
减速时间:10S
加速时间:10S
控制方式:采用V/F控制,使用端子控制启停
频率运行上限:50Hz

运行频率范围:0-50HZ
满载启动瞬时最大电流:50A

稳定运行电流30A左右

为了保证分散机高速运行过程中,对物料进行粉碎、分散,达到混合、溶解、分散的质量,特别要求变频器稳定运行,三晶电气8000B变频器经过现场调试,启动效果明显,启动电流冲击较小,运行平稳,到目前为止未出现过变频器跳保护现象,已完全达到客户机器设备要求,客户对此非常满意。
