大家好,我是Sangwon Seok石上原,谢谢大家关注我的微信平台!

我会在微信公众平台-SangwonSeok手绘渲染发布我以往和最新的手绘视频,并将视频中作画时的思路与要点进行说明。

如果你对工业设计手绘和数位板二维渲染感兴趣,欢迎关注!


大家好,今天给大家带来的是一个比较完整的产品设计图的展现。是实际设计中经常用到的,能充分展现自己设计思路和产品特点。

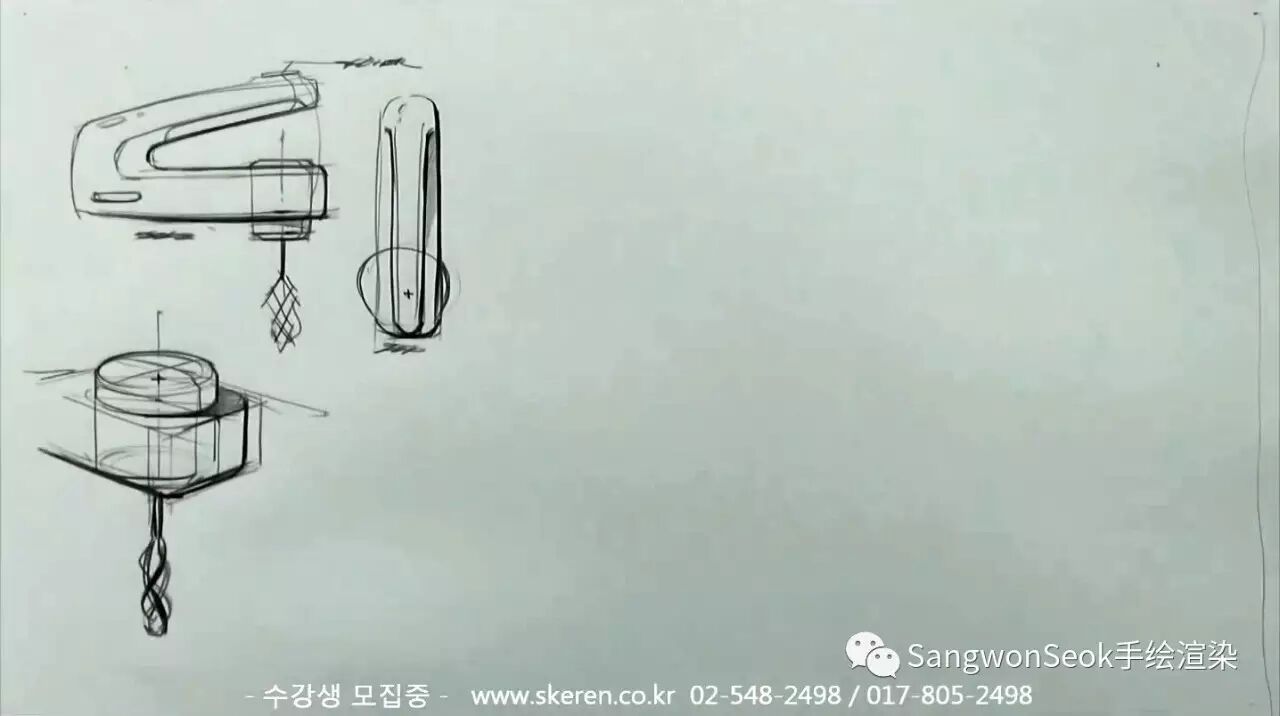

这是第一款的产品设计图,包括了前视图、顶视图和细节图。

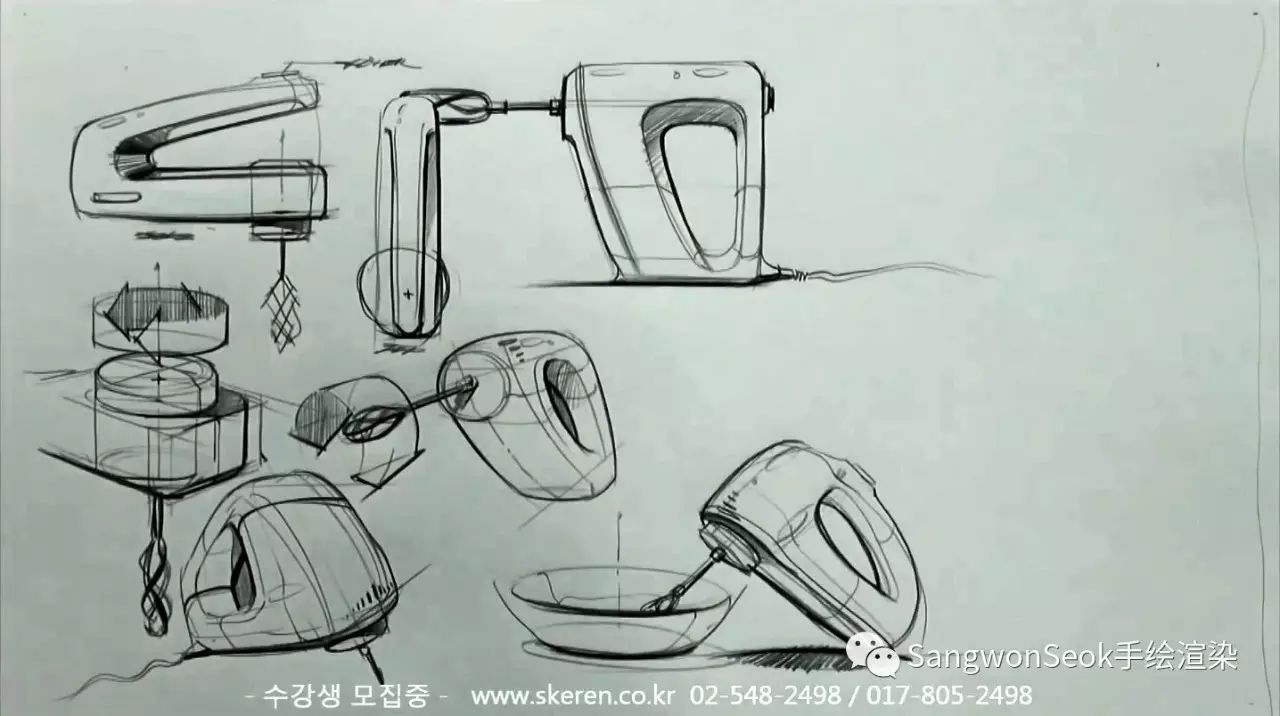

中间的是产品改进之后的第二款设计,觉得想法不错的话可以进行一下多角度的展示,在这个过程中也能充分丰富细节,建立产品的全方位立体造型。

使用图也是非常能表现产品功能性的。

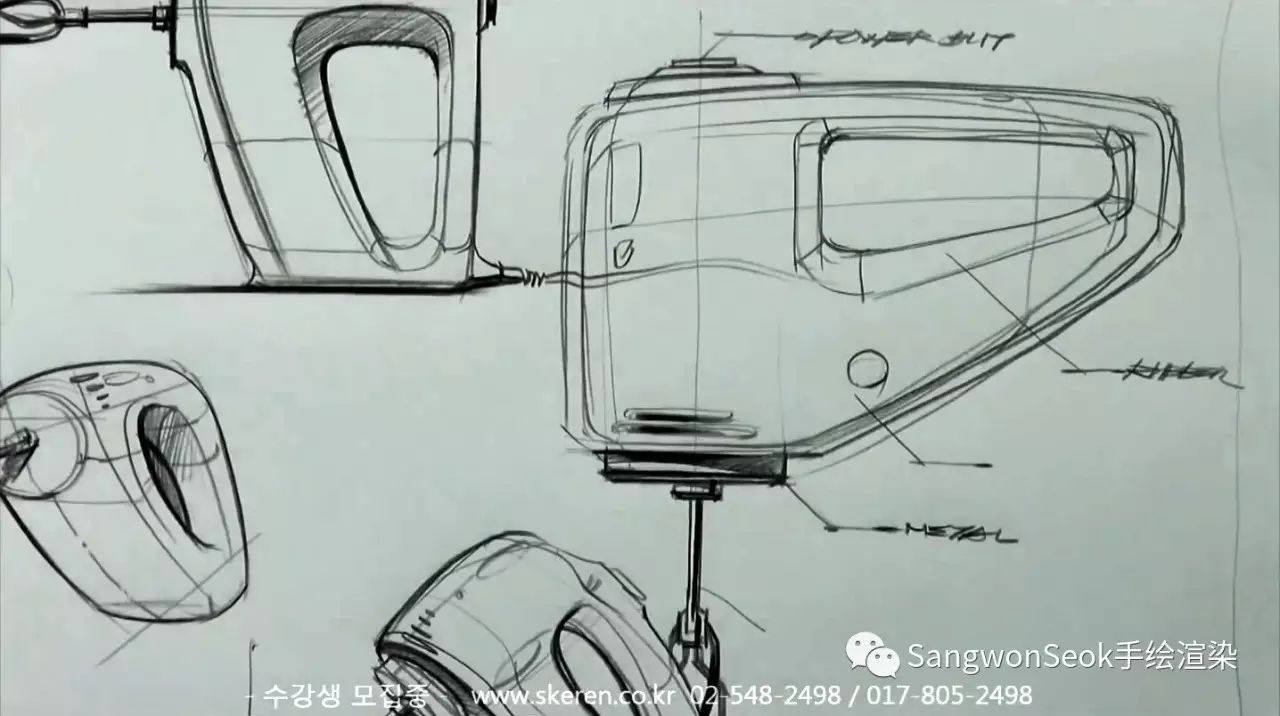

这里我选了第二款造型作为最终的产品设计图,并把主产品图作为最终效果图来渲染,这里就需要对产品的比例,分缝,按钮等做最后和最终的调整。

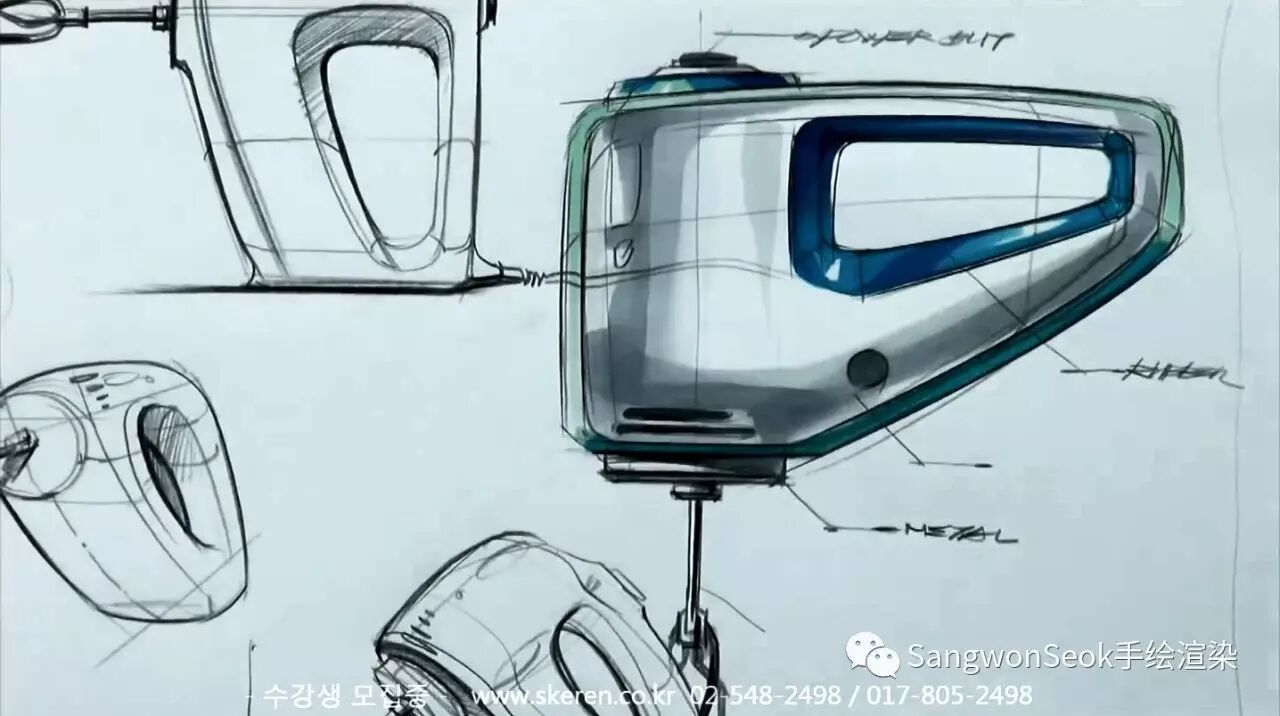

主效果图用马克笔渲染一下更好。上色过程所使用的方法都是类似的,注意配色的协调。

一幅产品设计的过程版面就差不多完成了,如果愿意的话也可以把其他的过程图,细节图等上色,不过并不建议太满,均衡即可。另外文字的解说也是必不可少的,不仅起到说明性的作用,还可以装饰画面,大家可以在觉得比较空的地方配以文字进行适当的解说。

一副完整的产品设计图一般包括三视图,灵感来源图,各功能的使用图,产品细节图,配色方案,组合形态和最终效果图等。如果是纯造型的产品设计还需要造型的演变图。由于版面和时间有限的话选取部分进行表现也是完全可以的,只要能充分表现所设计产品的各个视角的造型即可。希望大家有所收获,那么我们下次再见吧!


希望我的手绘视频对你有所帮助!

另外感谢我的助手-云飞的翻译

谢谢观看,下期再见!
