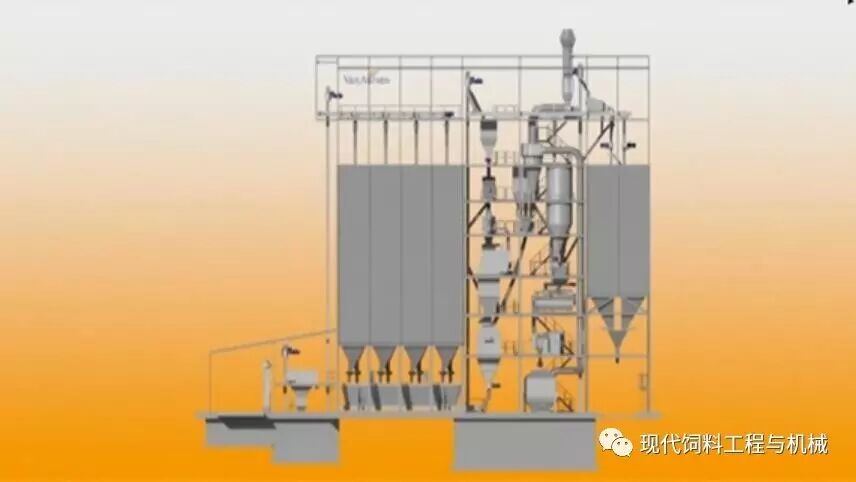

三维设计方案及核心设备解析 | Van Aarsen

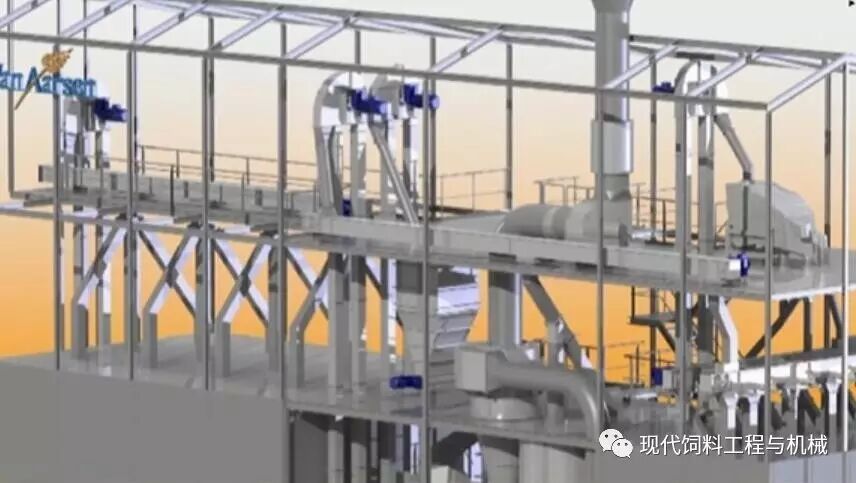

Van Aarsen在单机制造、工程设计、工程交付等环节,形成了强有力的合力,给客户生产及管理,带来方便和惊喜。制粒后多级液体喷涂机有见过吗?文中有详述。

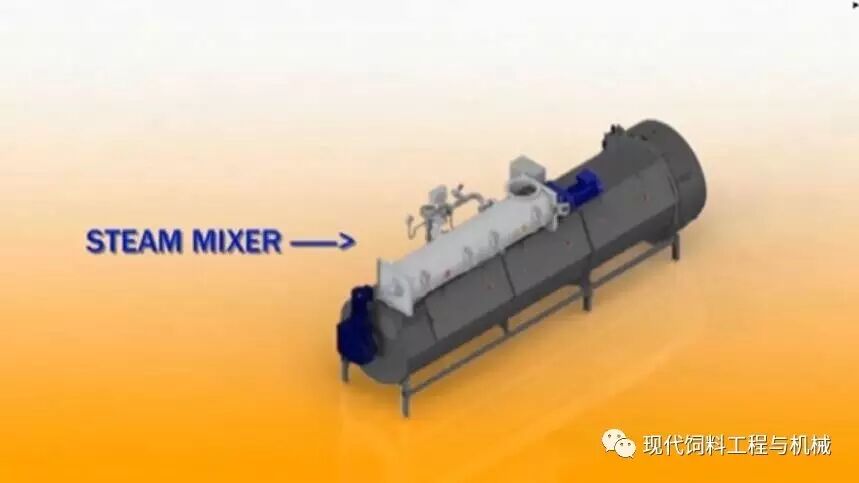

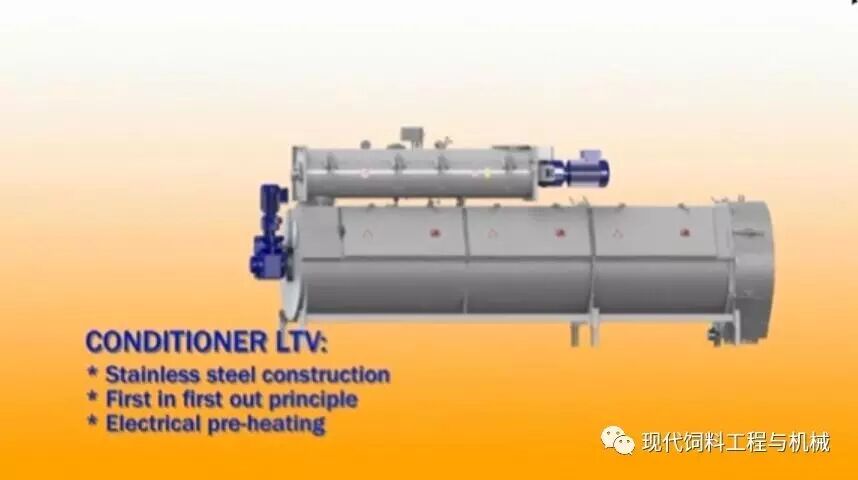

1 调质器
2 熟化器
不锈钢材质,物料先进先出,电力热甲外壳保温。

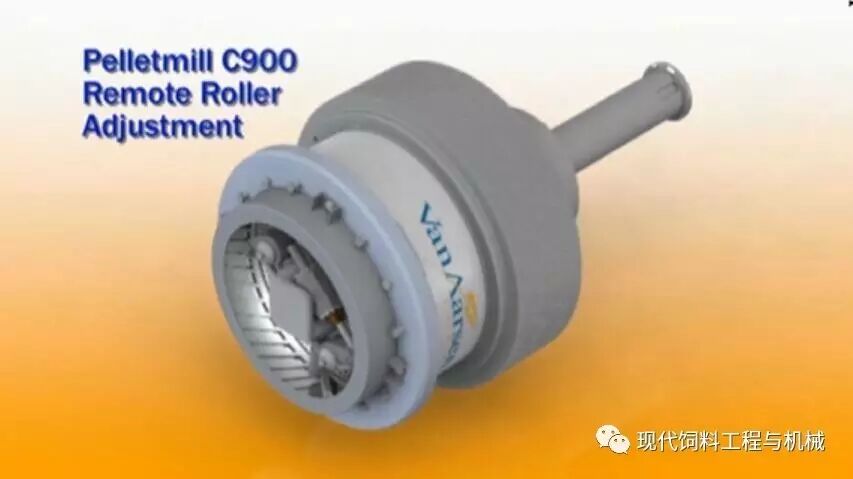

3 制粒机
C900型制粒机,压辊自动调节。

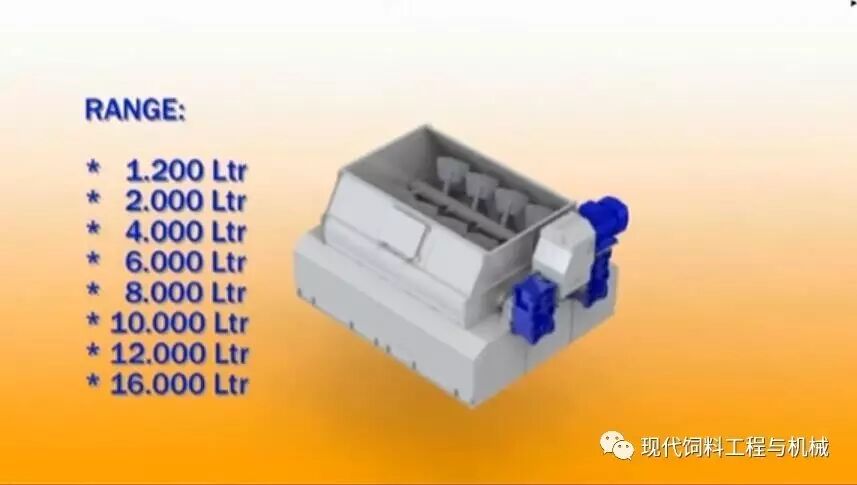

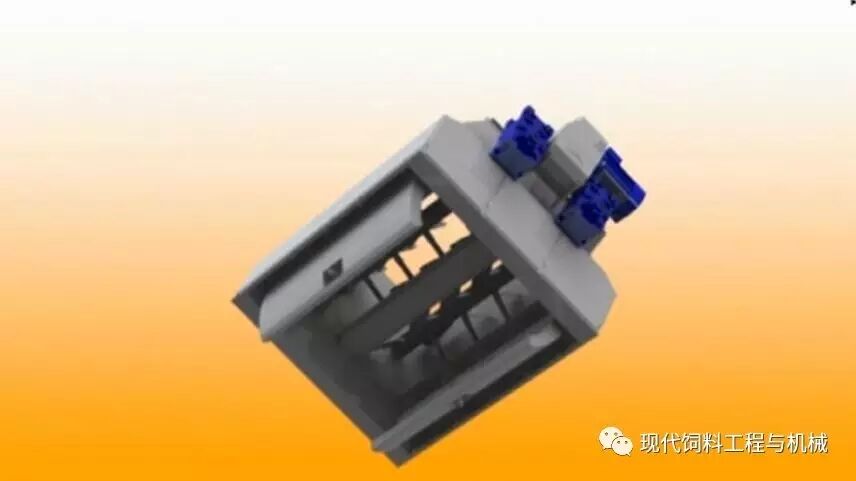

4 混合机

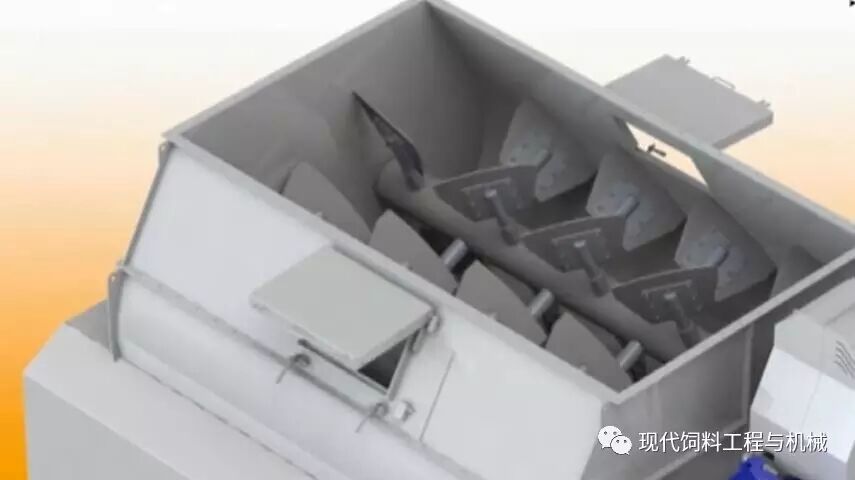

1.2-16立方系列化双轴桨叶混合机,。
,桨叶方向可调可更换。

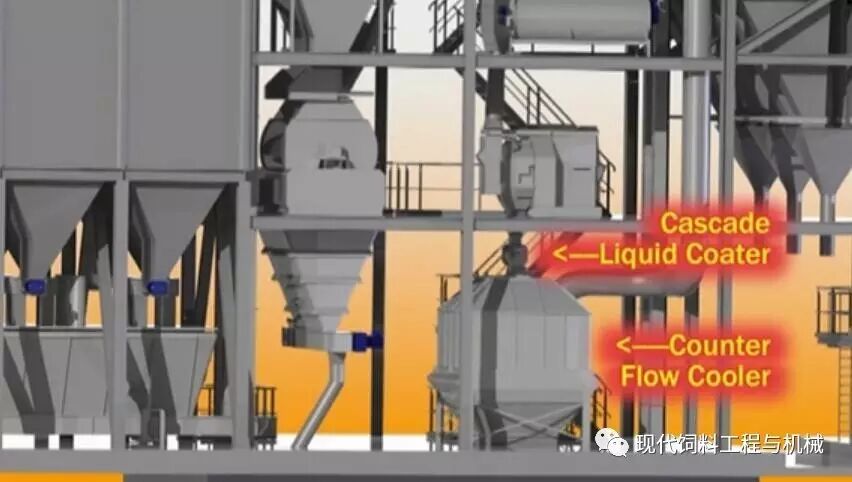

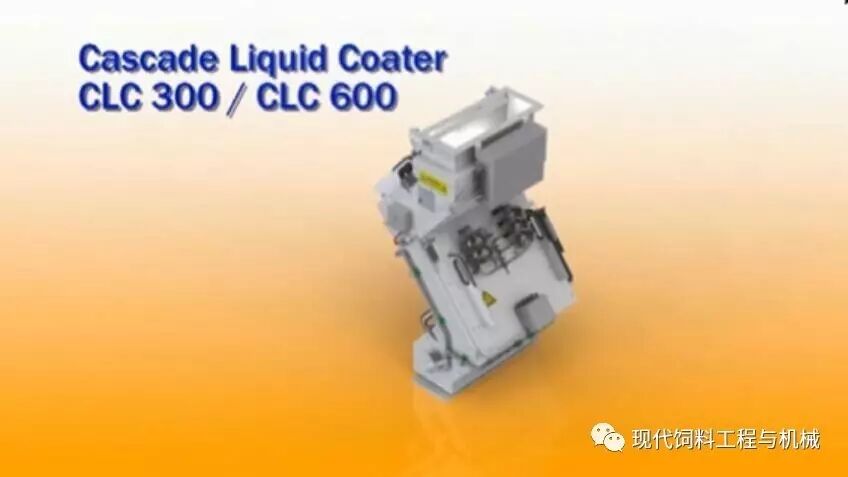

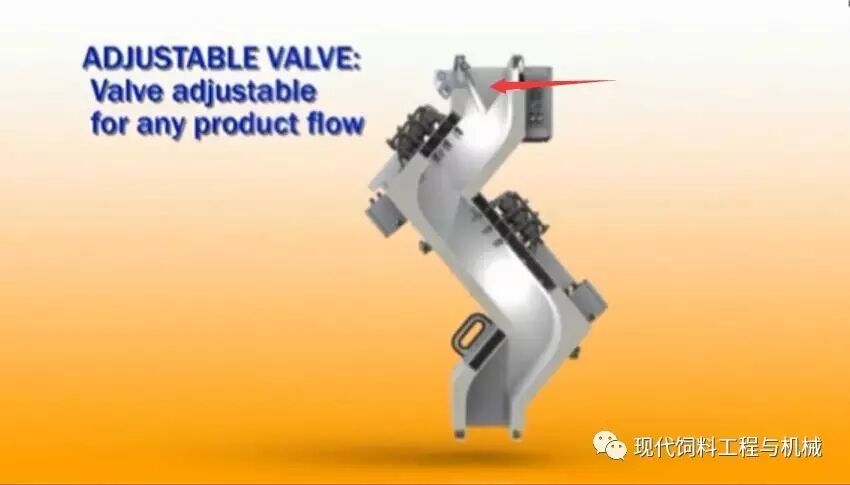

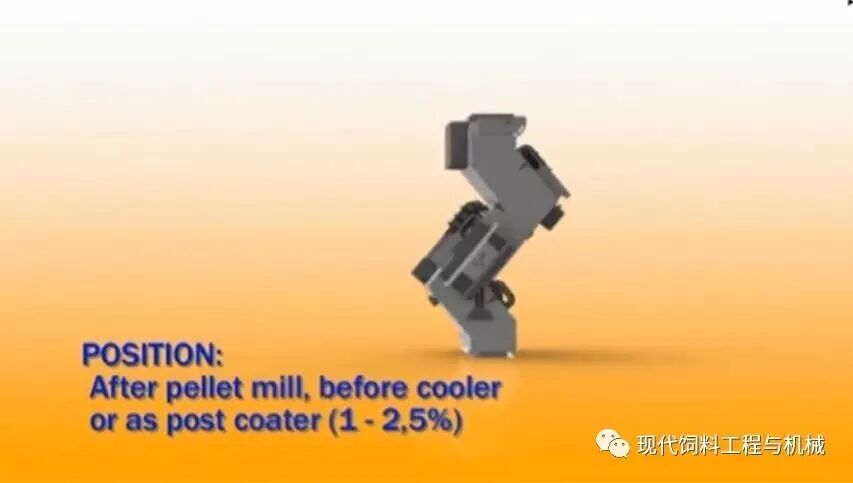

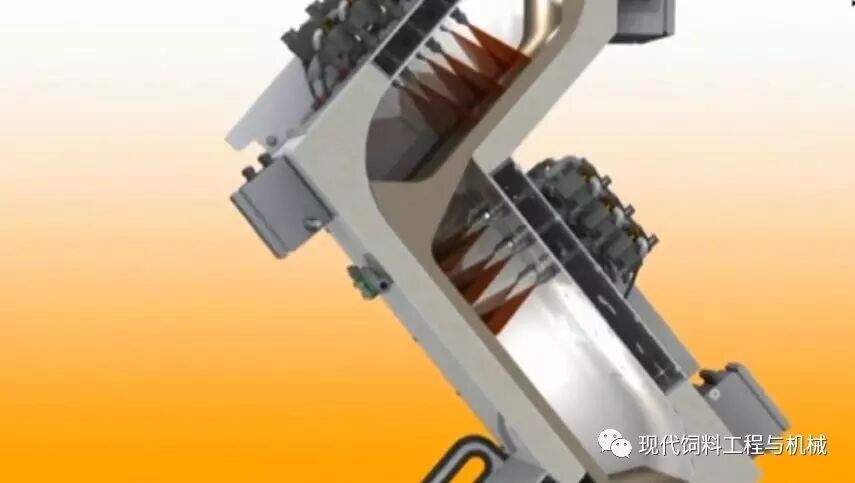

5 多级液体喷涂机
制粒后喷涂液体添加量:1-2.5%。
进料口流量可调。

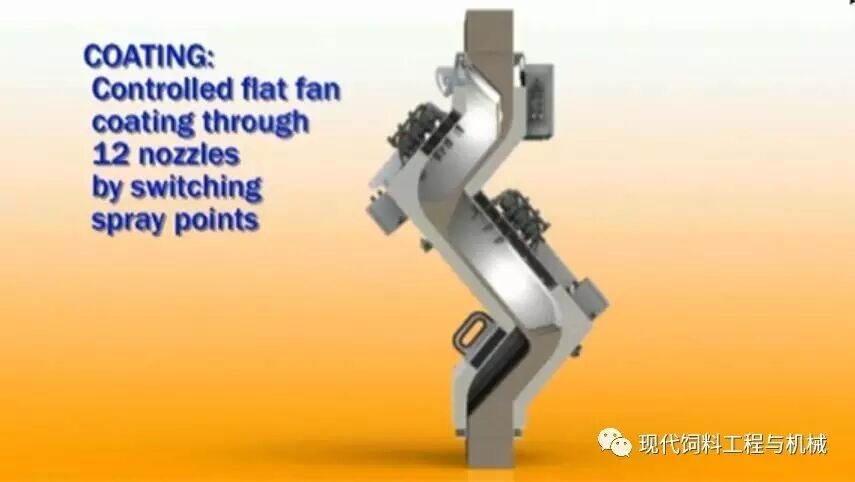

12个喷嘴,喷涂更均匀。
点评:与现在市面上主流的干流秤式油喷(只有前后两个喷嘴)比,多级液体喷涂机,喷涂更均匀,避免在绞龙混合腔及滚筒混合腔中二次混合(根据喷油量不同,混合效果难于跟踪),避免在混合腔体中物料残留及液体残留,且难于清理,动力降低,安装空间不受限,单机采购成本降低,颗粒料粉化率降低。

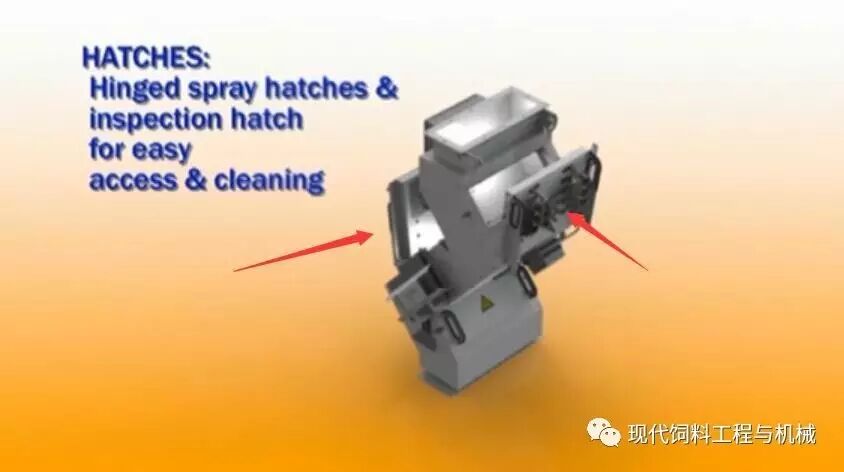

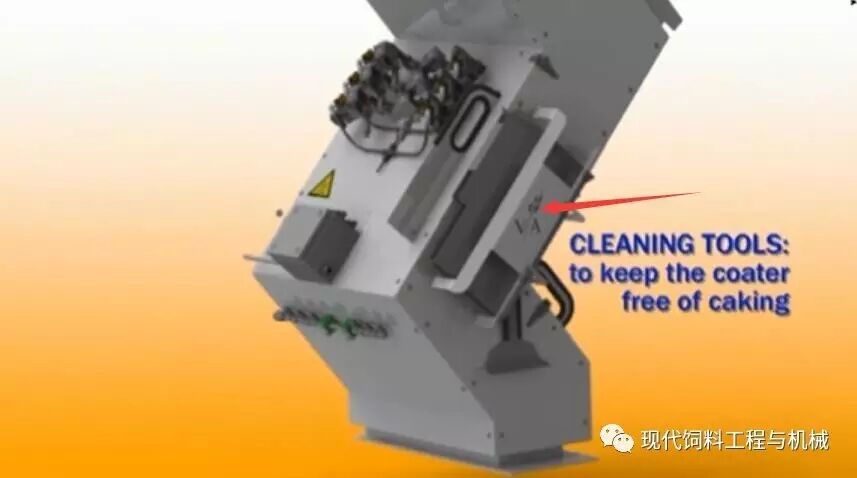

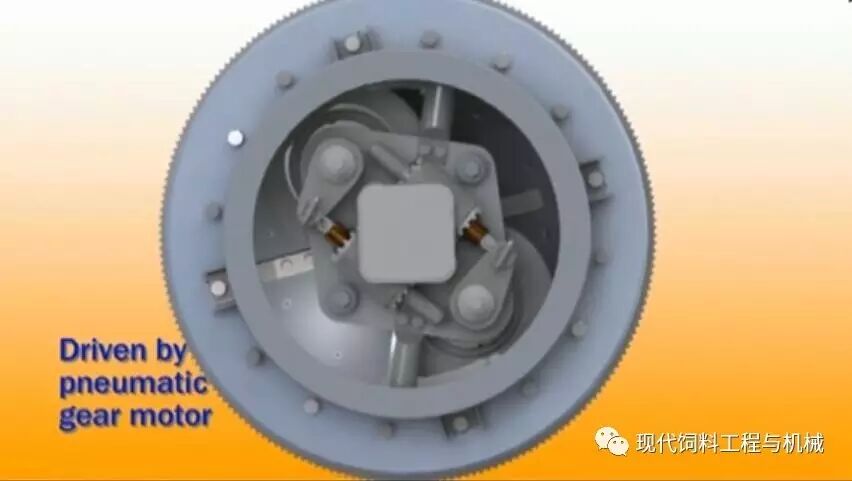

快开式喷嘴组件,便于清理和维护。
12个喷嘴在喷液前后均有压缩空气自动清理,无残留,清洁。

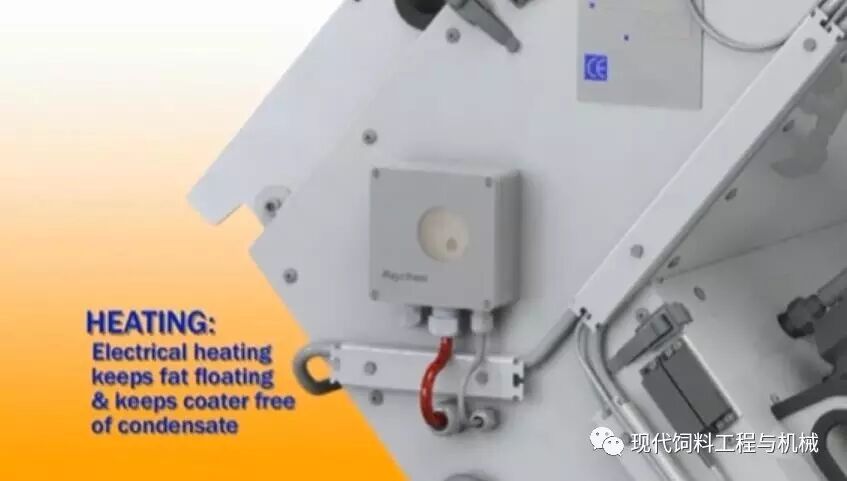

喷涂腔自带加热装置,保证喷涂室工作时,始终处于热喷的环境。

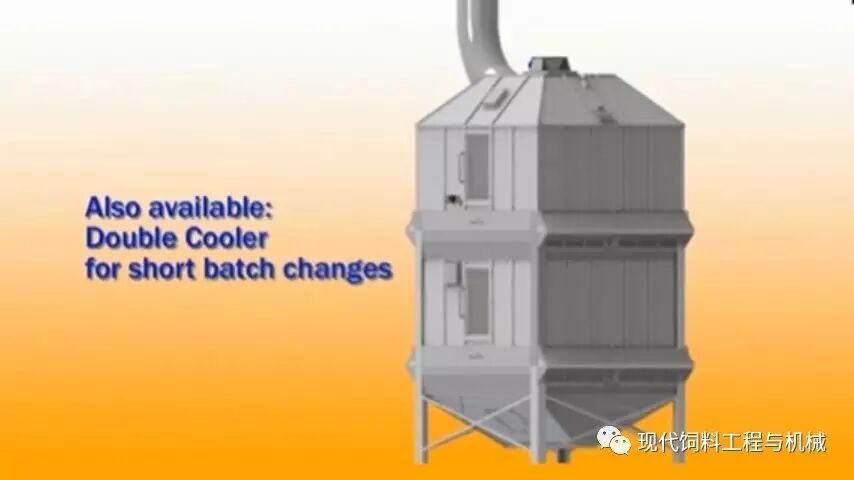

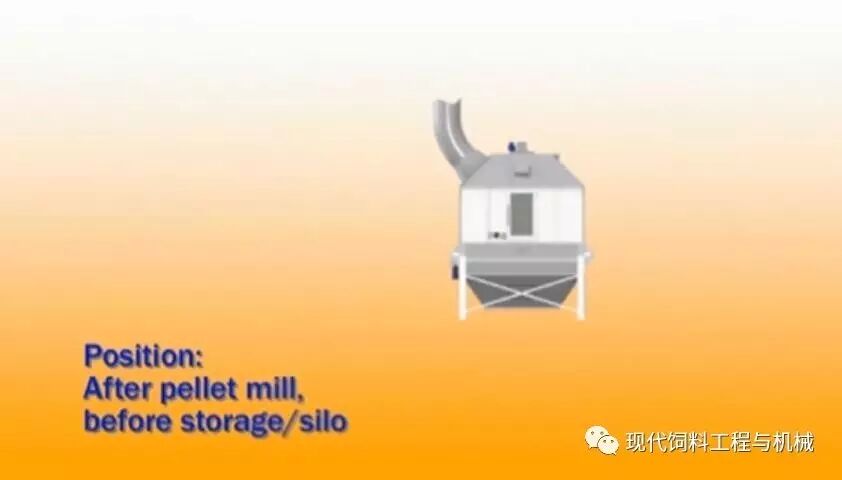

6 冷却器

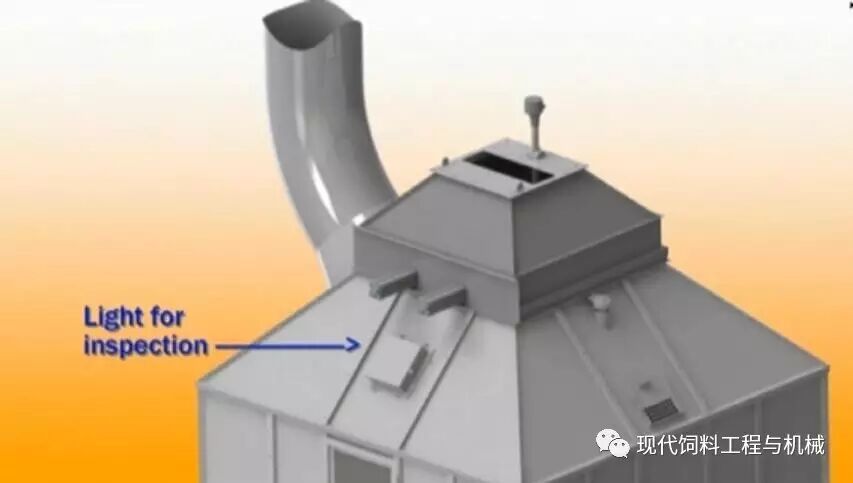

冷却器顶部设计了照明,便于生产时观察冷却箱体内物料的工况。

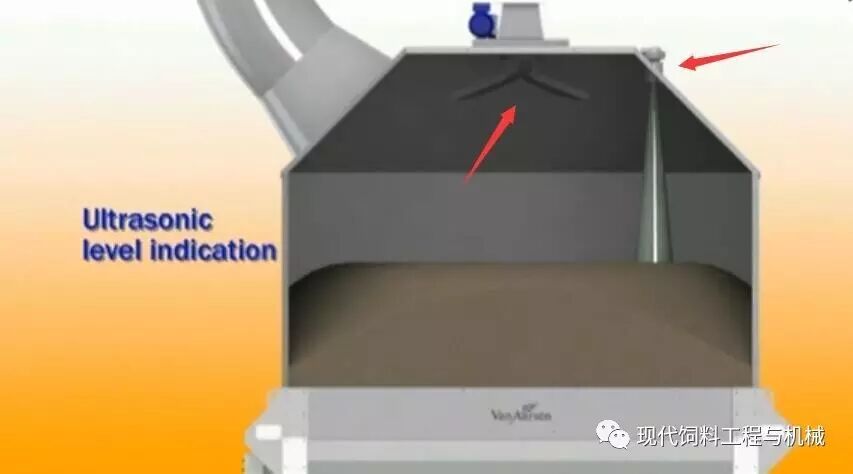

顶部安装的超声料位计
分析:价格贵,性价比不是最佳。

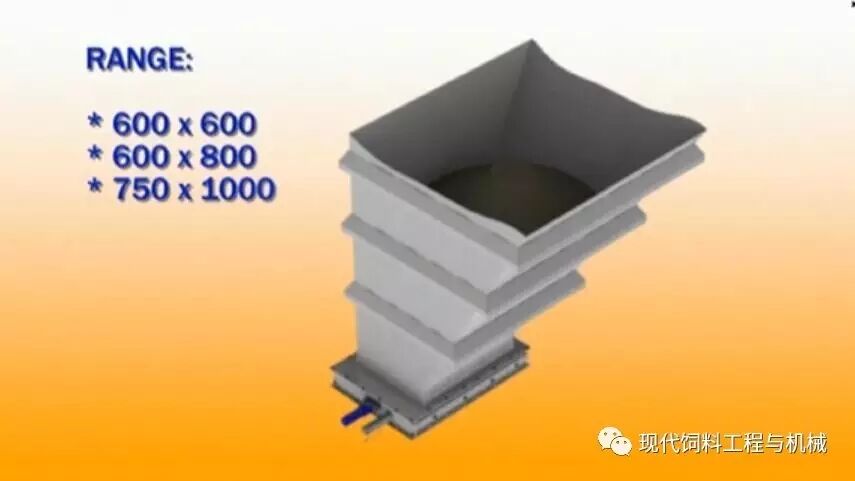

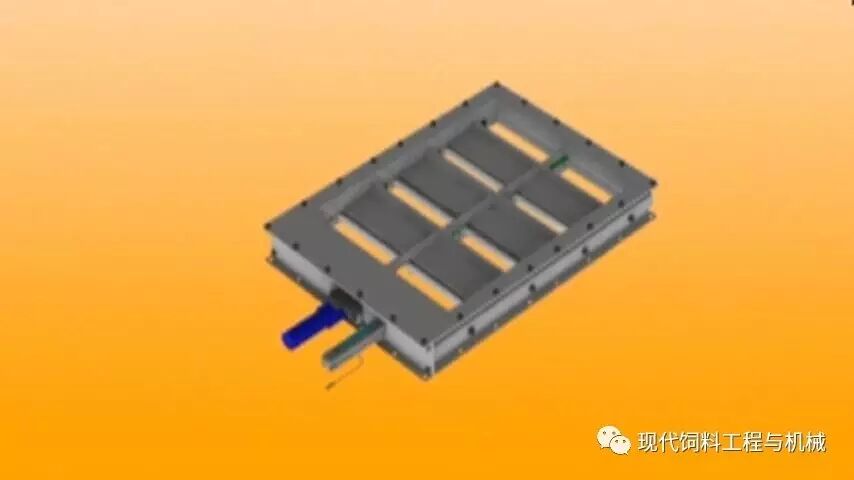

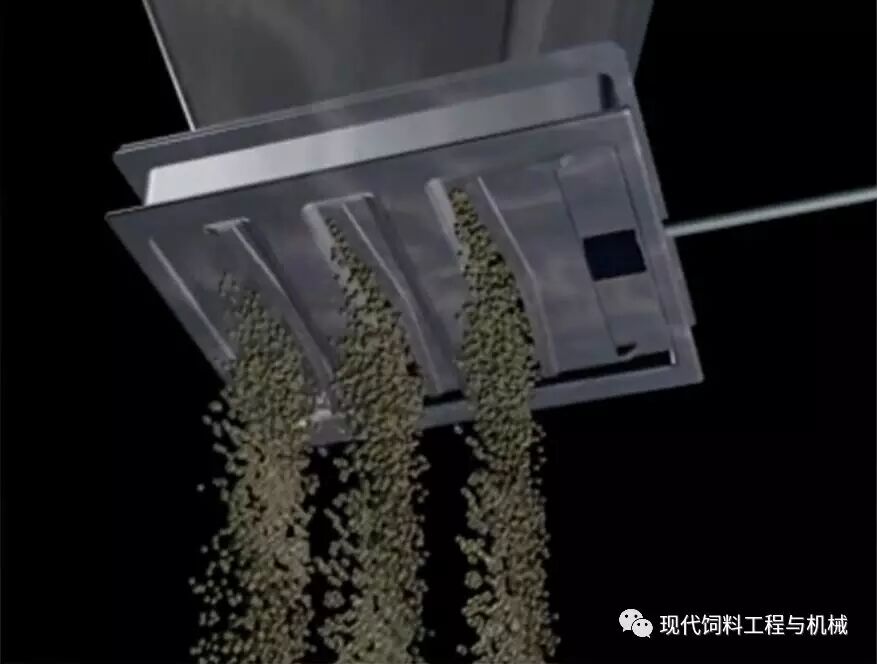

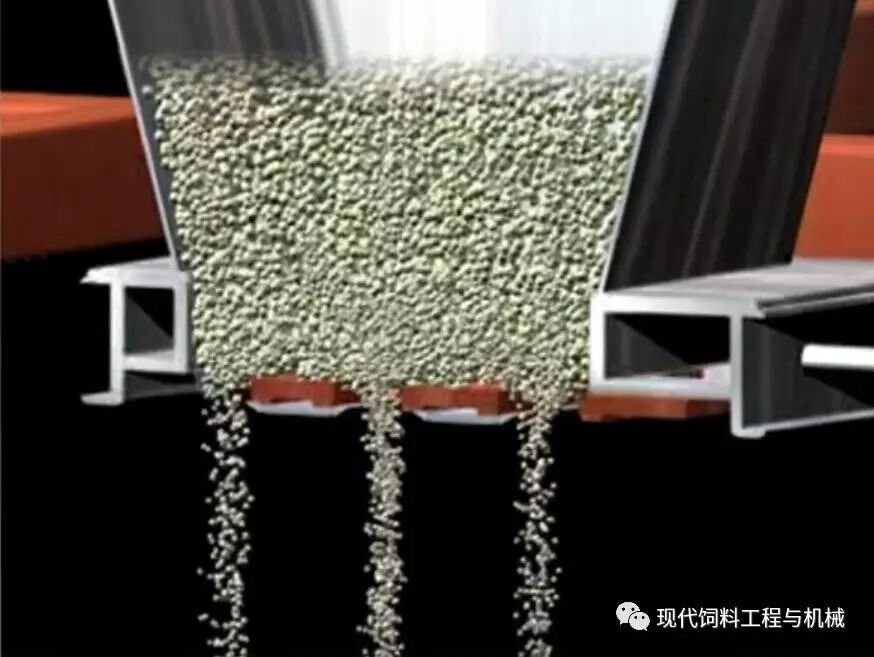

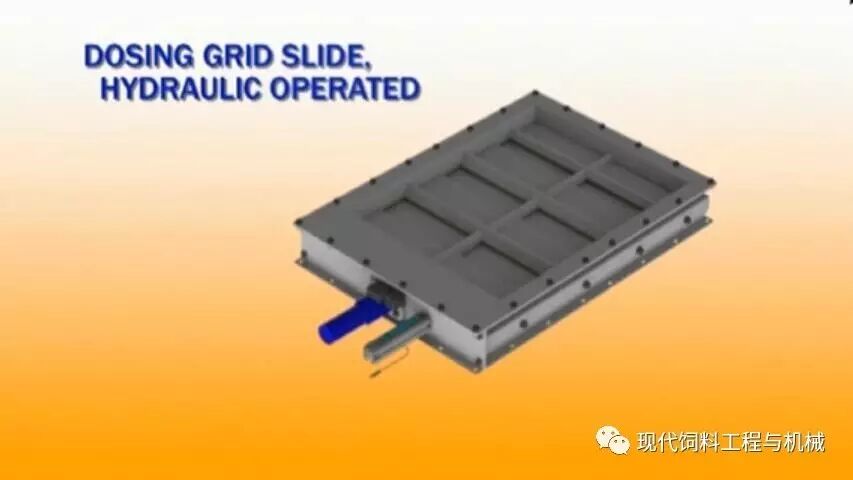

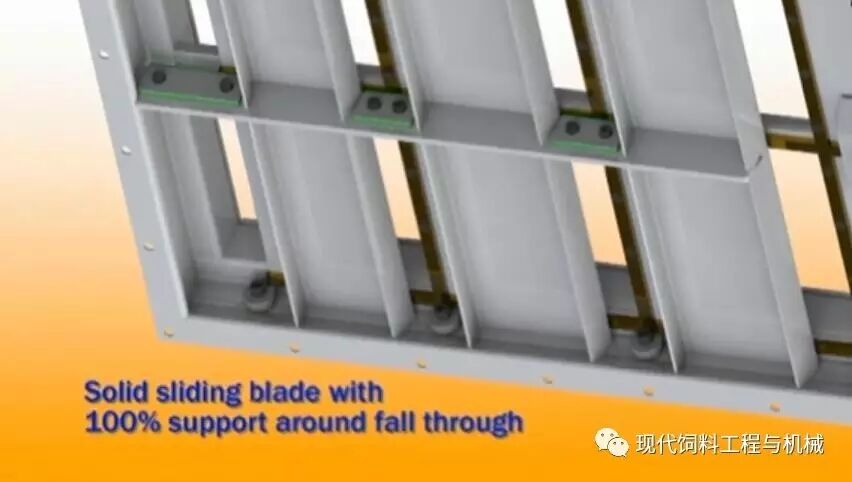

7 配料闸门

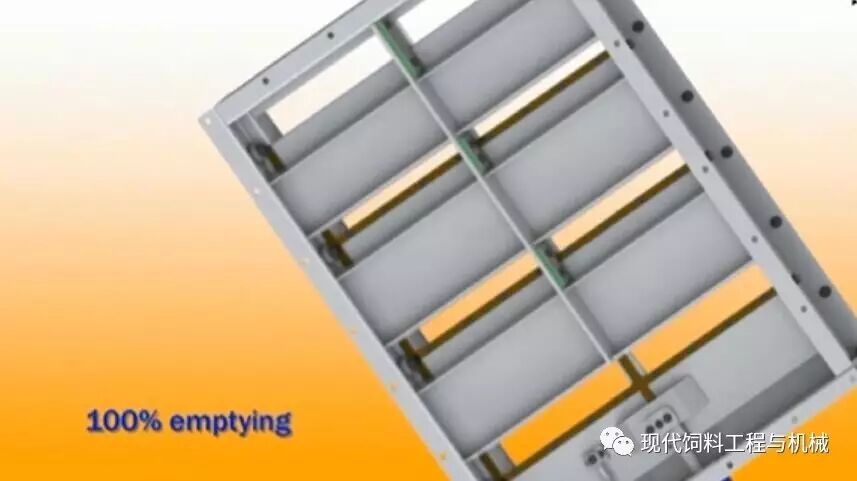

快慢加料,配料或放料更自如,100%清空,零残留。

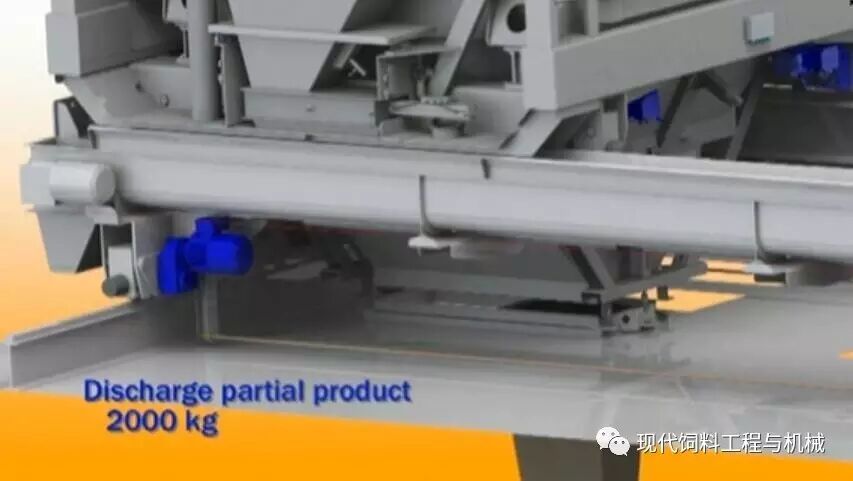

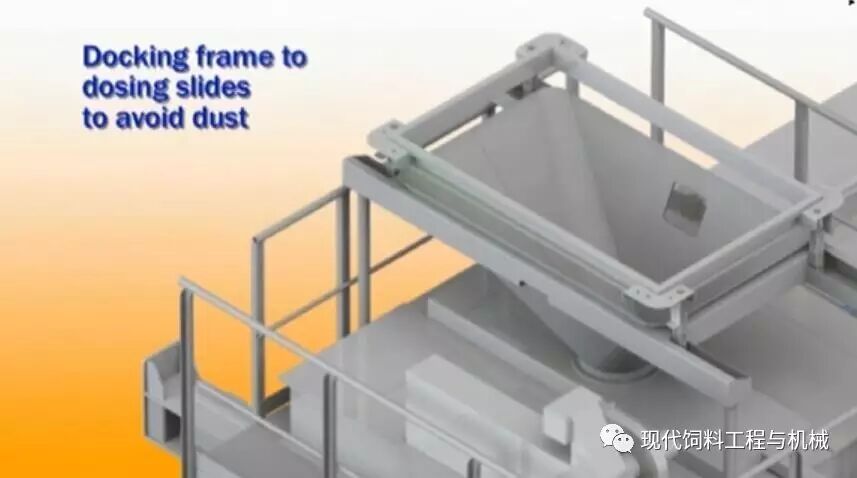

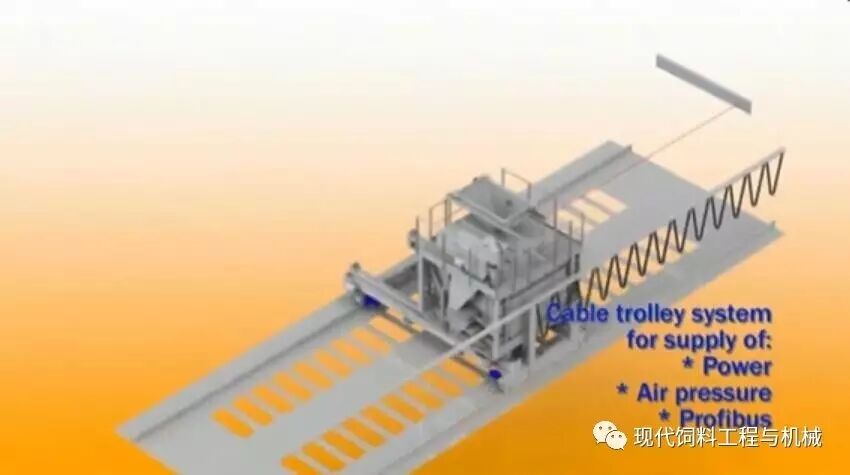

8 移动式配料站

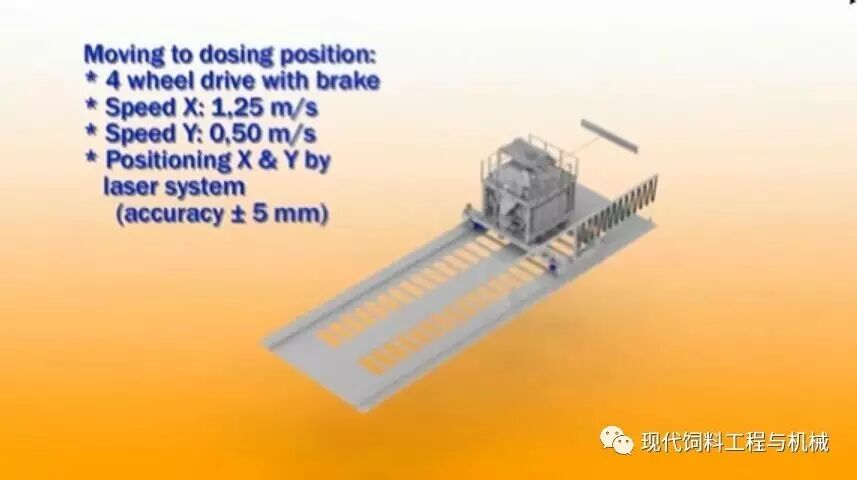

4驱动,XY方向均可移动,激光矫正移动距离,精度±5mm。

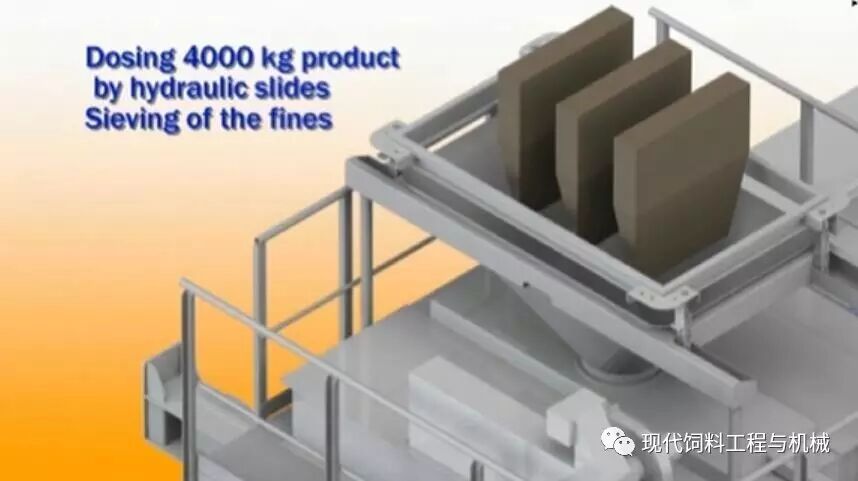

配料站最大称重可达4吨,配合液压驱动的配料闸门进料系统,粉料进料精度高。

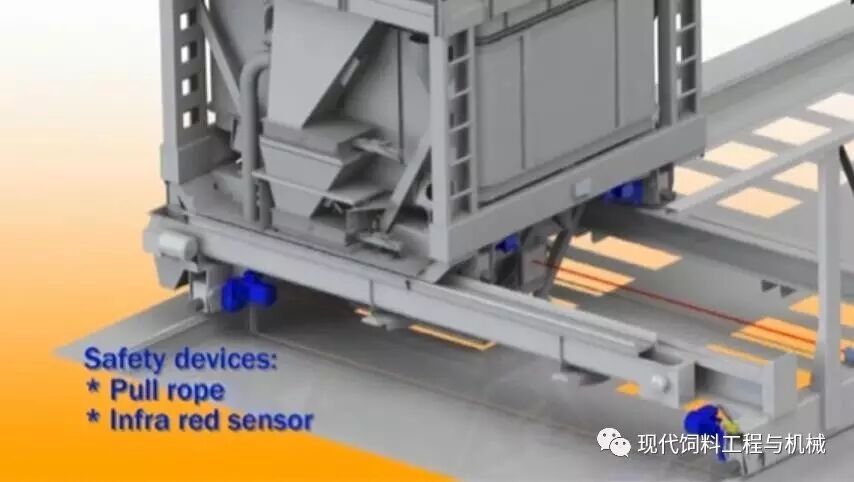

安全装置,红外传感器定位。

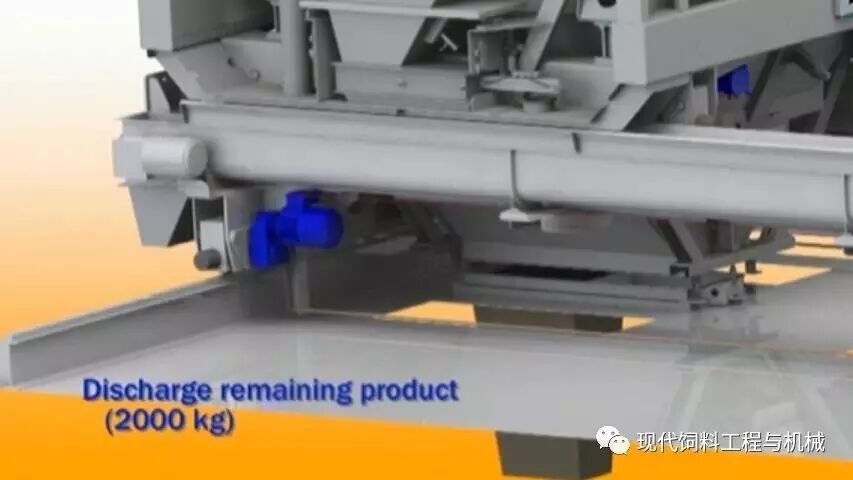

单批卸料可达2吨,站内箱体物料余量也可达2吨。
9 参考

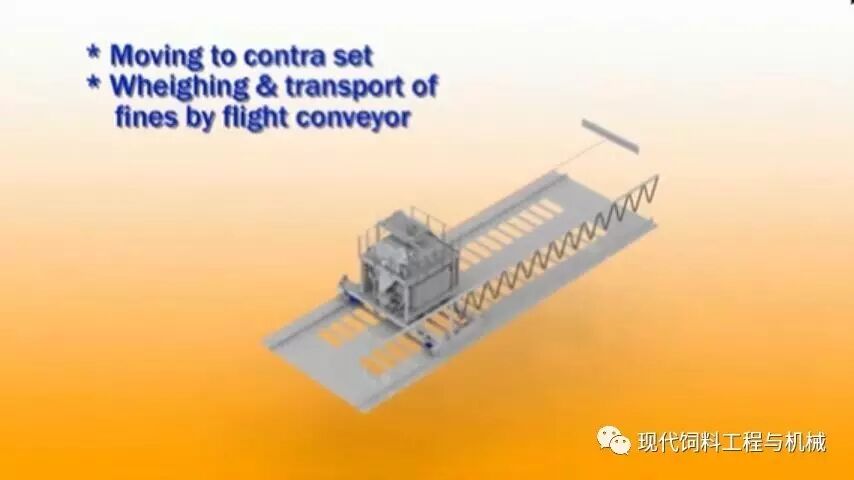

9.1 移动式吨袋称重输送机
9.2 KSE配料闸门
可在新建高档仔畜料、预混料、宠物食品工程工艺进行模块嵌入式设计。
精度配料系统采用荷兰KSE公司配料系统,精度更高,配料速度更快。

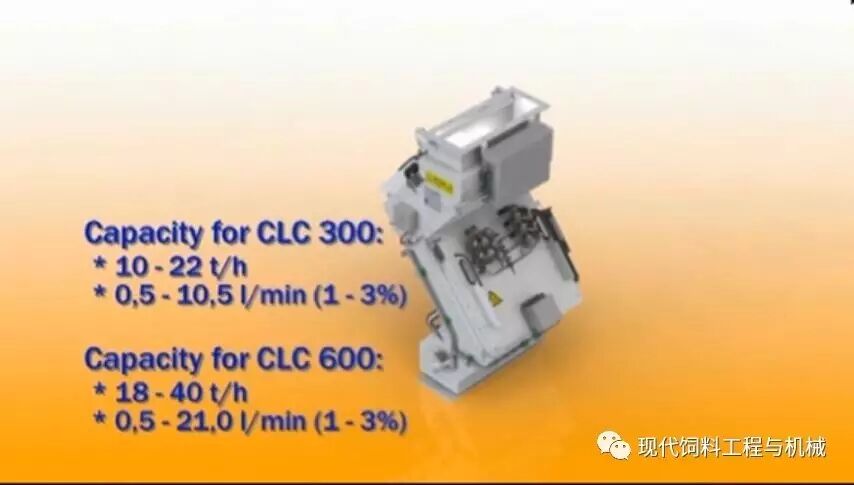

9.3 连续液体喷涂机
